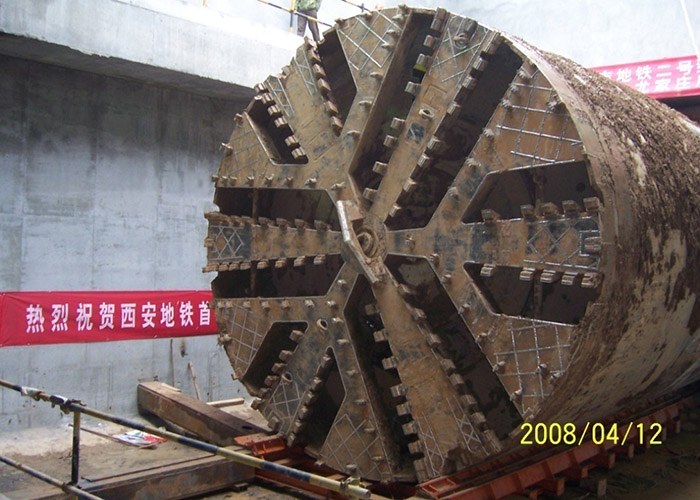

盾構隧道掘進機（簡稱“盾構機”），是一種隧道掘進的專用工程機械，主機由盾體，刀盤，臺車，螺旋機等構成。具有開挖切削土體、輸送土碴、拼裝隧道襯砌、測量導向糾偏等功能，一般應按照不同的地質進行“量體裁衣”式的設計制造，可靠性要求極高。盾構機目前已廣泛用于地鐵、鐵路、公路、市政、水電等隧道工程。小松隧道盾構掘進機適用于軟巖。
小松盾構機主要技術參數 | |
開挖直徑 | 6360 |
適合管片外徑 | 6200 |
總功率 | 792.2 |
刀盤型式 | 軟土刀盤 |
刀盤驅動型式 | 8臺變頻電機驅動 |
軟土刀盤刀具類型、數量 | 主切削刀78把、先行刀54把、周邊先行刀12把周邊刮刀12把 雙刃刮刀4把 中心刀1把 |
硬巖刀盤刀具類型、數量 | ／ |
超挖刀數量（把） | ROBOTEC |
導向系統類型 | 3 |
導向系統精度 | 2 |
